Rezystancja izolacji jest kluczowym parametrem w ocenie bezpieczeństwa i efektywności instalacji elektrycznych. Mierzymy ją za pomocą specjalnych urządzeń, takich jak testery izolacji i megomierze. Te urządzenia generują napięcie probiercze, które pozwala na określenie, jak dobrze izolacja chroni przed przepływem prądu. Warto jednak pamiętać, że pomiar rezystancji izolacji wymaga odpowiednich umiejętności oraz sprzętu, dlatego zaleca się korzystanie z pomocy specjalisty z uprawnieniami energetycznymi SEP G1.
W artykule omówimy różne urządzenia używane do pomiaru rezystancji izolacji, a także przedstawimy procedury pomiarowe oraz środki ostrożności, które należy zachować, aby zapewnić bezpieczeństwo podczas pracy z instalacjami elektrycznymi.
Kluczowe wnioski:- Testery izolacji to podstawowe urządzenia do pomiaru rezystancji, które są łatwe w użyciu.
- Megomierze oferują zaawansowane funkcje i są preferowane w bardziej skomplikowanych zastosowaniach.
- Prawidłowa procedura pomiaru rezystancji izolacji wymaga staranności i znajomości technik pomiarowych.
- Bezpieczeństwo jest kluczowe; należy stosować odpowiednie środki ostrożności podczas pracy z urządzeniami pomiarowymi.
- W przypadku braku doświadczenia zaleca się skorzystanie z usług wykwalifikowanego specjalisty.
Jakie urządzenia są używane do pomiaru rezystancji izolacji?

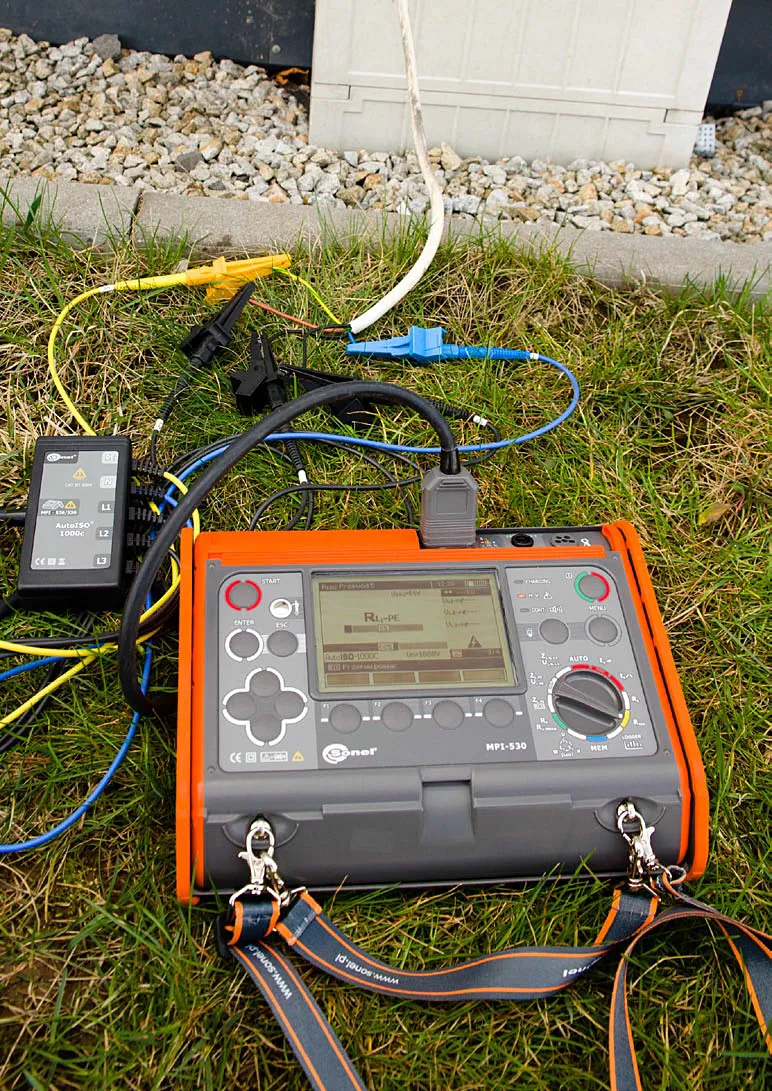

Do pomiaru rezystancji izolacji wykorzystuje się specjalistyczne urządzenia, takie jak testery izolacji oraz megomierze. Testery izolacji są podstawowymi narzędziami, które generują napięcie probiercze i mierzą prąd przepływający przez izolację. Z kolei megomierze to bardziej zaawansowane urządzenia, które oferują dodatkowe funkcje, takie jak pomiar w różnych zakresach napięcia, co czyni je idealnymi do bardziej skomplikowanych aplikacji przemysłowych. Oba typy urządzeń są kluczowe w zapewnieniu bezpieczeństwa i efektywności systemów elektrycznych.
Testery izolacji są często stosowane w budownictwie i konserwacji, ponieważ umożliwiają szybkie i efektywne sprawdzenie stanu izolacji przewodów oraz urządzeń elektrycznych. Megomierze, z kolei, znajdują zastosowanie w przemyśle, gdzie wymagane są szczegółowe analizy i pomiary wysokiej precyzji. Dzięki różnorodności dostępnych modeli, użytkownicy mogą dostosować wybór urządzenia do specyficznych potrzeb i warunków pracy, co wpływa na dokładność i niezawodność pomiarów.
Testery izolacji – podstawowe urządzenia pomiarowe
Testery izolacji to fundamentalne urządzenia pomiarowe, które służą do oceny stanu izolacji elektrycznej. Działają na zasadzie generowania napięcia probierczego, które pozwala na zmierzenie prądu przepływającego przez izolację. Typowe zastosowania obejmują kontrolę instalacji elektrycznych w budynkach, a także badania urządzeń przemysłowych. Przykłady popularnych testerów izolacji to Fluke 1507, który oferuje zakres pomiarowy do 1000 V oraz Megger MIT525, znany z możliwości pomiaru do 2500 V i funkcji automatycznego zapisu wyników.
| Model | Zakres pomiaru | Funkcje dodatkowe |
| Fluke 1507 | 0.01 MΩ do 10 GΩ przy 1000 V | Automatyczne zapisywanie wyników, testy uziemienia |
| Megger MIT525 | 0.01 MΩ do 5 GΩ przy 2500 V | Funkcja automatycznego zapisu, testy izolacji w różnych warunkach |
Megomierze – zaawansowane narzędzia do pomiaru rezystancji
Megomierze to zaawansowane urządzenia pomiarowe, które oferują wiele funkcji, które przewyższają możliwości podstawowych testerów izolacji. Dzięki zdolności do pomiaru rezystancji izolacji w różnych zakresach napięcia, megomierze są szczególnie przydatne w przemyśle, gdzie wymagane są precyzyjne analizy stanu izolacji maszyn i urządzeń. Ich zaawansowane funkcje, takie jak automatyczne zapisywanie wyników czy testy w różnych warunkach, sprawiają, że są one idealnym wyborem dla profesjonalistów zajmujących się konserwacją i inspekcją systemów elektrycznych. Użycie megomierzy pozwala na dokładniejsze diagnozowanie problemów z izolacją, co przyczynia się do zwiększenia bezpieczeństwa i efektywności operacyjnej.
W porównaniu do podstawowych testerów, megomierze oferują szerszy zakres pomiarowy oraz możliwość przeprowadzania bardziej złożonych testów. Na przykład, wiele modeli umożliwia pomiar rezystancji w zakresie od 0,01 MΩ do 10 GΩ, co jest kluczowe w przypadku bardziej skomplikowanych instalacji. Umożliwiają również przeprowadzanie testów przy wyższych napięciach, co jest istotne w kontekście większych urządzeń przemysłowych. W związku z tym, megomierze są preferowane w wielu branżach, takich jak energetyka, budownictwo oraz przemysł produkcyjny.
| Model | Zakres pomiaru | Funkcje dodatkowe |
| Fluke 1555 | 0.01 MΩ do 10 TΩ przy 2500 V | Automatyczne zapisywanie wyników, testy w trudnych warunkach |
| Megger MIT1025 | 0.01 MΩ do 2 GΩ przy 1000 V | Funkcja testu uziemienia, możliwość generowania raportów |
Krok po kroku: procedura pomiaru rezystancji izolacji
Aby prawidłowo zmierzyć rezystancję izolacji, należy zacząć od odpowiedniego przygotowania urządzenia oraz miejsca pomiaru. Upewnij się, że wszystkie urządzenia są odłączone od zasilania, a obszar wokół jest czysty i suchy. Następnie podłącz przewody pomiarowe do odpowiednich terminali w testerze izolacji, a drugi koniec do badanego obiektu. Po tym należy ustawić odpowiednie napięcie testowe na urządzeniu, co jest kluczowe dla uzyskania dokładnych wyników.
Po ustawieniu napięcia, uruchom pomiar, a wyniki odczytaj z wyświetlacza urządzenia. Po zakończeniu testu, odłącz przewody i zanotuj wyniki pomiaru, aby móc je później przeanalizować. Na koniec, warto przeprowadzić kontrolę wyników, aby upewnić się, że pomiar był poprawny i nie wystąpiły żadne błędy podczas testowania.
Wskazówki dotyczące ustawień urządzeń pomiarowych
Dokładne ustawienia urządzeń pomiarowych są kluczowe dla uzyskania precyzyjnych wyników pomiaru rezystancji izolacji. Zawsze dobieraj napięcie testowe odpowiednie do rodzaju izolacji, aby uniknąć uszkodzeń. W przypadku bardziej skomplikowanych instalacji, warto rozważyć użycie wyższych napięć, co może dostarczyć bardziej szczegółowych informacji o stanie izolacji. Dobrze jest również regularnie kalibrować urządzenia, aby zapewnić ich poprawne działanie oraz wiarygodność wyników. Pamiętaj, aby zawsze korzystać z urządzeń zgodnych z wymaganiami norm i przepisów dotyczących pomiarów elektrycznych.
Jakie środki ostrożności zachować podczas pomiaru?
Podczas pomiaru rezystancji izolacji niezwykle istotne jest przestrzeganie ogólnych zasad bezpieczeństwa, aby zminimalizować ryzyko wypadków. Przede wszystkim, przed rozpoczęciem pomiarów należy upewnić się, że wszystkie urządzenia są odłączone od źródła zasilania. Ważne jest również, aby pracować w suchym i dobrze oświetlonym miejscu, co znacząco zwiększa bezpieczeństwo. Używanie odpowiednich narzędzi oraz osobistego wyposażenia ochronnego, takiego jak rękawice izolacyjne, również przyczynia się do ochrony przed potencjalnymi zagrożeniami elektrycznymi.
W kontekście pomiarów izolacji, szczególne środki ostrożności powinny być stosowane w przypadku pracy z urządzeniami o wysokim napięciu. Należy zwrócić uwagę na to, aby nie dotykać przewodów ani terminali podczas pomiaru, a także unikać pracy w pobliżu wilgotnych lub mokrych powierzchni. Warto również regularnie sprawdzać stan techniczny urządzeń pomiarowych, aby upewnić się, że są one w dobrym stanie i nie stwarzają dodatkowego ryzyka. Dobrze jest mieć także plan awaryjny na wypadek niespodziewanych sytuacji, co zwiększa bezpieczeństwo podczas pracy z urządzeniami elektrycznymi.
Bezpieczeństwo podczas pracy z urządzeniami pomiarowymi
Podczas korzystania z urządzeń do pomiaru rezystancji izolacji, kluczowe jest przestrzeganie określonych protokołów bezpieczeństwa. Przede wszystkim, należy zawsze nosić odpowiednią odzież ochronną, w tym rękawice i okulary ochronne, aby zminimalizować ryzyko urazów. Ponadto, przed rozpoczęciem pracy, warto dokładnie zapoznać się z instrukcją obsługi urządzenia, aby zrozumieć jego funkcje i potencjalne zagrożenia. W przypadku pracy w trudnych warunkach, takich jak w pobliżu wody lub w miejscach o wysokiej wilgotności, należy zachować szczególną ostrożność, aby uniknąć porażenia prądem. Regularne szkolenia z zakresu bezpieczeństwa oraz aktualizacja wiedzy na temat najlepszych praktyk w dziedzinie pomiarów elektrycznych są niezbędne dla zapewnienia bezpieczeństwa podczas pracy.
Ochrona przed błędami pomiarowymi i ich skutkami
Podczas pomiaru rezystancji izolacji mogą wystąpić różne błędy, które znacznie wpłyną na dokładność wyników. Jednym z najczęstszych błędów jest niewłaściwe podłączenie przewodów, co może prowadzić do błędnych odczytów lub nawet uszkodzenia urządzenia. Inne problemy mogą wynikać z zanieczyszczenia lub uszkodzenia powierzchni izolacyjnej, co również wpływa na pomiar. Ponadto, nieodpowiednie ustawienia urządzenia pomiarowego mogą skutkować nieprecyzyjnymi wynikami, dlatego ważne jest, aby przed rozpoczęciem testów upewnić się, że wszystkie parametry są prawidłowo skonfigurowane.
Aby zminimalizować ryzyko błędów, warto przeprowadzać regularne kalibracje urządzeń pomiarowych oraz stosować odpowiednie techniki pomiarowe. Na przykład, wykonując pomiar w różnych warunkach atmosferycznych, można uzyskać lepsze dane, co pozwoli na bardziej wiarygodne wyniki. Dobrze jest również dokumentować wszystkie pomiary, aby móc analizować ewentualne odchylenia i wprowadzać niezbędne korekty w przyszłości. Dzięki tym praktykom można znacząco poprawić dokładność pomiarów i uniknąć negatywnych skutków błędów pomiarowych.
Czytaj więcej: Co na izolacje poddasza - najlepsze materiały i metody ocieplenia
Nowe technologie w pomiarze rezystancji izolacji
W miarę postępu technologicznego, pojawiają się nowoczesne rozwiązania w dziedzinie pomiaru rezystancji izolacji, które mogą znacznie zwiększyć efektywność i dokładność tych procesów. Przykładem są urządzenia wykorzystujące technologię IoT (Internet of Things), które umożliwiają zdalne monitorowanie parametrów izolacji w czasie rzeczywistym. Dzięki temu specjaliści mogą na bieżąco analizować dane i reagować na ewentualne problemy, zanim staną się poważnymi zagrożeniami. Tego rodzaju innowacje nie tylko zwiększają bezpieczeństwo, ale również pozwalają na lepsze zarządzanie zasobami i planowanie konserwacji.
Innym interesującym kierunkiem rozwoju są inteligentne algorytmy analizy danych, które mogą przewidywać awarie na podstawie historycznych danych pomiarowych. Wykorzystując sztuczną inteligencję, te algorytmy mogą identyfikować wzorce i anomalie, które mogą wskazywać na potencjalne problemy z izolacją. W przyszłości, integracja takich technologii z tradycyjnymi metodami pomiarowymi może prowadzić do znacznych oszczędności kosztów oraz poprawy bezpieczeństwa w różnych branżach, w których izolacja elektryczna odgrywa kluczową rolę.
